电子产品使用者很少有机会接触到产品内部的元器件及电路板，因此不需严格的ESD防护措施，但这并不意味着ESD的问题不存在——首先，ESD可以输入/输出连接器（如USB接口、充电器接口、SIM卡插槽等）为路径进入电路中的各种元件；其次，随着电子产品，特别是消费电子产品向着轻薄化发展，导致内部IC的外形尺寸不断减小，其自身ESD防护能力亦不断减弱。所以，工程师在设计时通常加入ESD保护器件，而很多IC内部也有片上ESD保护电路。

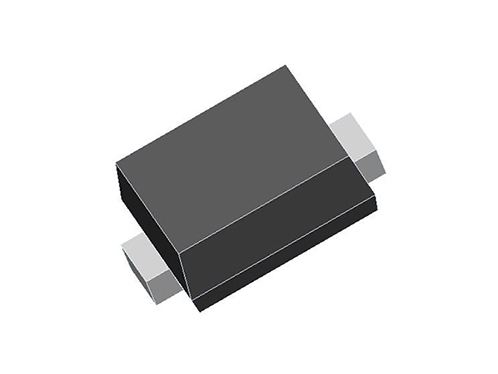

本文推荐是ESD静电二极管XESD5VD923B是一款SOD-923封装，低容的ESD保护元件

1：ESD静电二极管XESD5VD923B一站式现货基本信息

工作电压：5V

击穿电压：5.6V

漏电流：0.5μA

钳位电压：11.6V

结电容：15pF

小机身外形尺寸，试用在便携式电子设备

低矮的车身高度

峰值功率高达150W@ 8 ×20μs脉冲

低漏电流

响应时间通常< 1nS

ESD额定值3类（ > 16KV）每个人人体模型

IEC61000-4-2  4级ESD保护

IEC61000-4-4  4级EFT保护

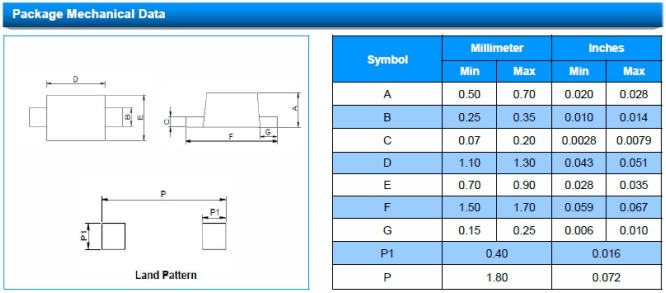

3：ESD静电二极管XESD5VD923B一站式现货基本尺寸

ESD静电二极管XESD5VD923B满足多种静电测试、浪涌测试标准： IEC61000-4-2(静电) ±15kV (空气), ±8kV (接触)、IEC61000-4-4 (EFT) 40A (5/50ns)、IEC61000-4-5(Lightning) 5A (8/20μs)等。同时经通过，无铅，符合行业绿色环保的要求。
